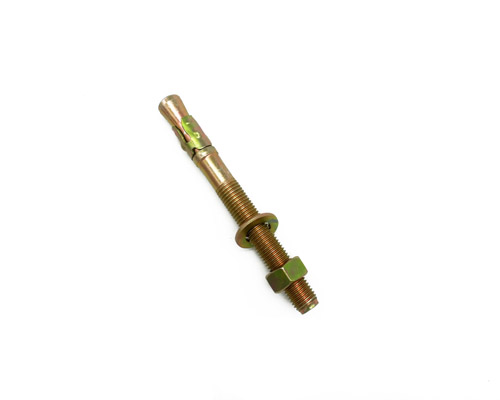

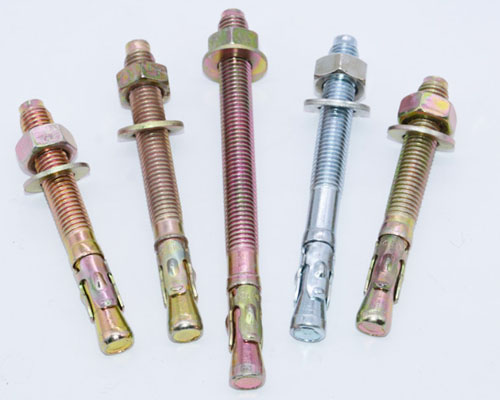

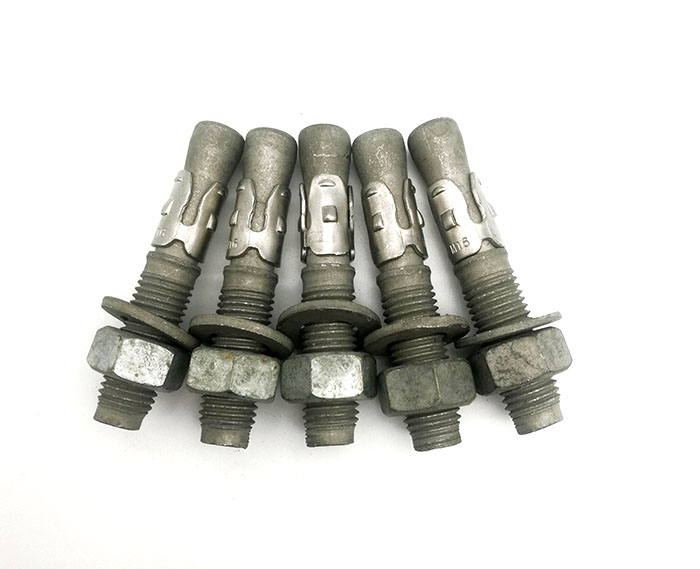

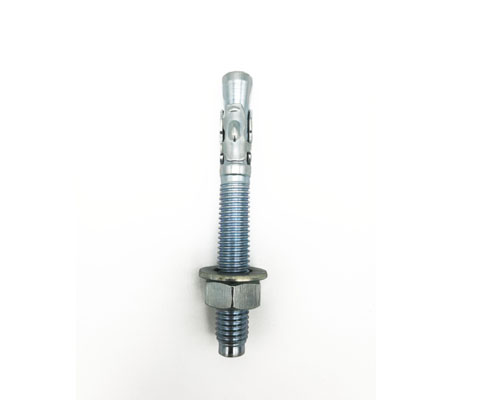

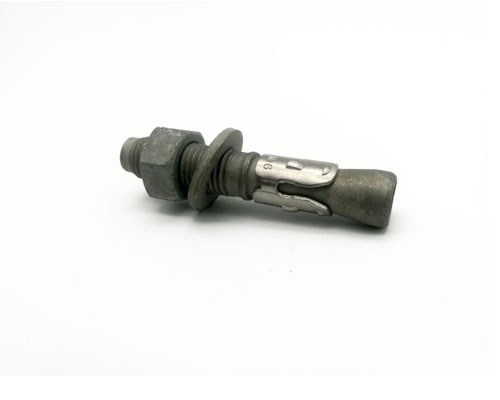

國標車修壁虎
車修壁虎
產品特性
此產品螺紋較長，較易安裝，通常被用于重負荷設施。
要獲得可靠的，巨大的緊固力，就必須保證那個固定在壁虎上的夾環充分膨脹。并且膨脹夾環不可以從桿上脫落或在洞中扭曲變形。
標定拉力值均在水泥強度260~300kgs/cm2的條件下測試所得，安全負荷的值不得超過標定值的25%。
應用領域
適用于混凝土及致密的天然石材，金屬結構，金屬型材，底板，支撐板，托架，欄桿，窗，幕墻，機器，大梁，桁條，支架等等。
規格型號 德制：M6 M8 M10 M12 M14 M16 M18 M20 M24
美制：1/2 1/4 3/4 3/8 5/8 5/16 1”
表面處理
WZP(藍白鋅) YZP（彩鋅） HDG （熱鍍鋅）
材質
碳鋼
技術參數
|
規格 |
鉆孔直徑 |
長度范圍 |
設計拉拔力 |
限拔拉力 |
設計剪切力 |
限剪切力 |
|
M6 |
6 |
40-120 |
5 |
9.7 |
-- |
-- |
|
M8 |
8 |
50-220 |
8 |
16 |
6 |
9 |
|
M10 |
10 |
60-250 |
12 |
24 |
8 |
14 |
|
M12 |
12 |
70-400 |
18 |
33 |
18 |
29 |
|
M14 |
14 |
80-200 |
20 |
44 |
22 |
37 |
|
M16 |
16 |
80-300 |
22 |
51.8 |
26 |
45 |
|
M18 |
18 |
100-300 |
28 |
58 |
28 |
57 |
|
M20 |
20 |
100-400 |
35 |
70 |
31 |
62 |
|
M24 |
24 |
12-400 |
50 |
113 |
45 |
88 |
|
1/4 |
1/4(6.35mm) |
45-200 |
5 |
9.7 |
-- |
-- |
|
5/16 |
5/16(8mm) |
50-220 |
8 |
16 |
6 |
9 |
|
3/8 |
3/8(10mm) |
60-250 |
12 |
24 |
8 |
14 |
|
1/2 |
1/2(12.7mm) |
70-400 |
18 |
33 |
18 |
29 |
|
5/8 |
5/8(16mm) |
80-200 |
20 |
44 |
22 |
37 |
|
3/4 |
3/4(19.5mm) |
80-300 |
22 |
51.8 |
26 |
45 |
|
1” |
1”(25.4mm) |
100-300 |
28 |
58 |
28 |
57 |
